การทำ Raster Model ด้วยโปรแกรม ArcMap

Raster Model

การวิเคราะห์พื้นที่เหมาะสมในการปลูกข้าวจังหวัดปราจีนบุรี มีขั้นตอนการดำเนินการดังนี้

กำหนดวัตถุประสงค์

1.ความเหมาะสมของพื้นที่เหมาะสมในแต่ละระดับมีพื้นที่เท่าใด

2.ในแต่ละพื้นที่ (อำเภอ) มีความเหมาะสมสำหรับการปลูกข้าวอยู่ในระดับใดบ้าง

คัดเลือกและกำหนดตัวแปรที่ใช้วิเคราะห์

1.ปริมาณน้ำฝน

2.การระบายน้ำของดิน

3.ความลาดชัน

4.ระยะห่างจากเส้นทางน้ำ

การเตรียมข้อมูล

1.การนำเข้าข้อมูลจุดความสูง การสร้างแบบจำลองความสูงเชิงตัวเลข (DEM) การคำนวณความลาดชัน

2.การจัดการและแก้ไขข้อมูลคุณลักษณะ

กำหนดค่าคะแนนและค่าถ่วงน้ำหนักของแต่ละตัวแปร

เปิดโปรแกรม ArcMap

ทำการวิเคราะห์ตัวแปรที่ 1 คือ Soil = การระบายน้ำของดิน

เปิดข้อมูลที่ชื่อว่า Prachin_soil จาก Catalog

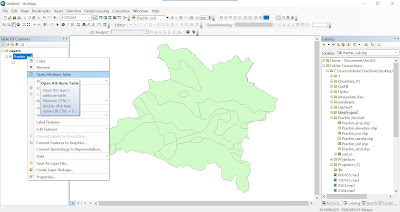

คลิกขวาที่ Prachin_soil แล้วไปที่ Open Attribute table เพื่อตรวจสอบ Field ในการคำนวณ

สร้าง Field ใหม่ กดที่ table option แล้วไปที่ Add Field ตรง Name ตั้งชื่อว่า Rating

ตรง Type เลือกเป็น Short integer เลือกเสร็จแล้ว กด OK

Field ที่ได้

จากนั้นไปที่ Select by attributes เลือก "drain" กำหนดค่า เลว แล้วกดที่ Get unique values

คลิก = แล้วดับเบิ้ลคลิก 'เลว' เมื่อเลือกเสร็จแล้วกด Apply

คลิกขวาที่ Rating แล้วไปที่ Field Calculator เพื่อใส่ค่า 4 ตามตาราง จากนั้นกด OK

Clear Selection แล้วกด Select By Attributes ทำให้ครบทุกอัน (เลว ค่อนข้างเลว ปานกลาง ดี)

คลิกขวาที่ Rating แล้วไปที่ Field Calculator เพื่อใส่ค่าให้ครบ ( 4 3 2 1 ) เสร็จแล้วจะได้แบบนี้

ไปที่เครื่องมือ Arc Toolbox > Conversion Tools > To Raster > Polygon to Raster

ตรง Input Features เลือก Prachin_soil และเลือก value field เลือก Rating แล้วตั้งชื่อว่า soil_re

แล้วตั้ง cellsize = 40 จากนั้นกด OK

ผลลัพธ์ที่ได้ของ soil_re

ทำการวิเคราะห์ตัวแปรที่ 2 คือ Slope = ความลาดชัน

เปิดข้อมูลที่ชื่อว่า Prachin_elevation และ Prachin_pro

จากนั้นไปที่เครื่อง Arc Toolbox > Spatial Analyst Tool >Interpolation > IDW

ตรงInput features เลือก Prachin_elevation ตรง Z value field เลือก elevation

ตรง Output ตั้งชื่อว่า IDW และ cellsize = 40

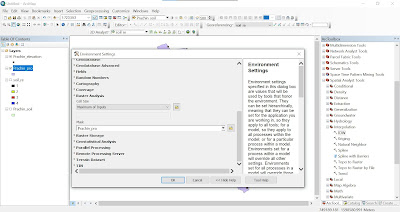

จากนั้นคลิกที่ Environment เลือกที่ Processing Extent เลือก Same as layer Prachin_pro

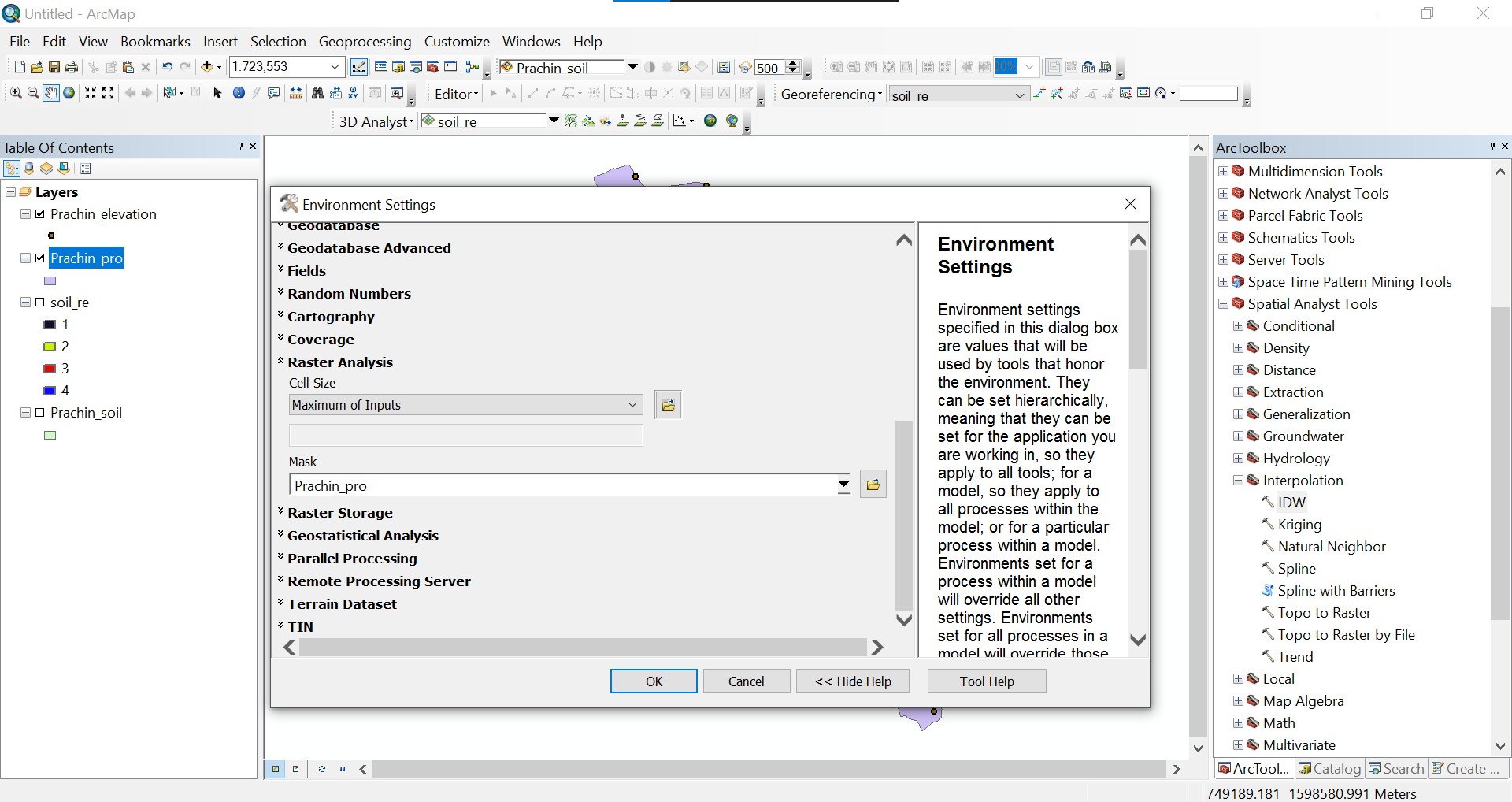

แล้วไปที่ Raster Analysis ตรง Mask เลือกเป็น Prachin_pro เลือกเสร็จแล้วกด OK

ผลลัพธ์ที่ได้ของ IDW

ไปที่เครื่องมือ Arc Toolbox > Spatial Analyst Tool > surface เลือก slope

Input raster เลือก IDW ตรง Output ตั้งชื่อว่า slope m และ Optional เลือก Percent_rise > กด OK

ผลลัพธ์ที่ได้ของ slope

จากนั้นทำการแบ่งกลุ่มของ slope

ไปที่เครื่องมือ Arc Toolbox > Spatial Analyst Tool > Reclass > Reclassify

ช่อง Input raster ให้เลือก slope แล้วคลิกที่ Classify

จากนั้นทำการแบ่ง Classes ให้เป็น 4 แล้วเลือกช่อง Method ให้เป็น Manual และตรง Break Value ตั้งค่าตามนี้ 12, 20, 35, >35 ตามลำดับ จากนั้นกด OK

ตรง New values ให้เปลี่ยนเป็น 4 3 2 1 เรียงลง จากนั้น ตรง Output raster ให้ตั้งชื่อว่า slpoe_rec

จากนั้นกด OK

ผลลัพธ์ที่ได้ของ slope_rec

ทำการวิเคราะห์ตัวแปรที่ 3 คือ Rain = ปริมาณน้ำฝน

โดยใช้ข้อมูล DEM เปิด prachin_rainsta และ prachin_pro

ไปที่ Arc Toolbox > Spatial Analyst Tool > Interpolation > IDW

ตรงInput features เลือก Prachin_rainsta ตรง Z value field เลือก ANNUAL

ตรง Output ตั้งชื่อว่า RAIN และ cellsize = 40

คลิกที่ Environment เลือกที่ Processing Extent เลือก Same as layer Prachin_pro

แล้วไปที่ Raster Analysis ตรง Mask เลือกเป็น Prachin_pro เลือกเสร็จแล้วกด OK

ผลลัพธ์ของ rain

จากนั้นทำการแบ่งกลุ่มของ rain

ไปที่เครื่องมือ Arc Toolbox > Spatial Analyst Tool > Reclass > Reclassify

ช่อง Input raster ให้เลือก rain แล้วคลิกที่ Classify

จากนั้นทำการแบ่ง Classes ให้เป็น 1 แล้วเลือกช่อง Method ให้เป็น Manual จากนั้นกด OK

ผลลัพธ์ที่ได้ของ RAIN

ทำการวิเคราะห์ตัวแปรที่ 4 หรือตัวแปรสุดท้าย คือ Stream = ระยะห่างจากเส้นทางน้ำ

โดยเปิด Prachin_strm และ Prachin_pro เพื่อทำการคำนวณหาค่าระยะห่างจากเส้นทางน้ำ

จากนั้นไปที่เครื่องมือ Arc Toolbox > Spatial Analyst Tool > Distance > Euclidean Distance

ในช่อง Input point features ให้เลือกข้อมูล Prachin_strm ช่อง Output raster ให้เลือก folder ที่ต้องการ Save แล้ว ตั้งชื่อ ในช่อง Output cell size ใส่ 40 จากนั้น > กด Environments

คลิกที่ Environment เลือกที่ Processing Extent เลือก Same as layer Prachin_pro

แล้วไปที่ Raster Analysis ตรง Mask เลือกเป็น Prachin_pro เลือกเสร็จแล้วกด OK

ผลลัพธ์ของ Stream

ต่อมาทำการ Reclassify ไปที่เครื่องมือ Reclassify ขึ้นมา

โดยไปที่เครื่องมือ Arc Toolbox > Spatial Analyst Tools Reclass > Reclassify

ในช่อง Input raster เลือก stream ใน ช่อง Reclass field ให้เลือก Value จากนั้นคลิกที่ Classify

จากนั้นทำการแบ่ง Classes ให้เป็น 4 แล้วเลือกช่อง Method ให้เป็น Manual และตรง Break Value ตั้งค่าตามนี้ 700 1600 2000 6040 ตามลำดับ จากนั้นกด OK

ในช่อง New Values ให้เปลี่ยนเป็นตัวเลข 4 3 2 1 ลงมาตามลำดับในช่อง Output raster ให้ทำการเลือก Folder ที่ต้องการ Save และตั้งชื่อ stream_rec จากนั้นกด Save > กด OK

ผลลัพธ์ของ stream_rec

วิเคราะห์ซ้อนทับพื้นที่ ( Overlay Analysis)

ไปที่เครื่องมือ Arc Toolbox > Spatial Analyst Tools > Map Algebra > Raster Calculator

จะมีหน้าต่างแสดง Raster Calculator ขึ้นมา ให้ทำการใส่สูตร

("soil_re" * 0.3) + ("slope|re" * 0.2) + ("rain_re" * 0.4) + ("stream_re" * 0.1)

ในช่อง Output raster ให้ทำการเลือก Folder ที่ต้องการ Save และตั้งชื่อ sum จากนั้นกด Save > กด OK

ผลลัพธ์แผนที่รวมตัวแปล sum

การจัดกลุ่มพื้นที่เหมาะสม3กลุ่ม

(เหมาะสมน้อย เหมาะสมปานกลาง เหมาะสมมาก)

การทำ Reclassify ไปที่เครื่องมือ Reclassify ขึ้นมา

โดยไปที่เครื่องมือ ArcToolbox > Spatial Analyst Tools > Reclass Reclassify

ในช่อง Input raster เลือก sum ในช่อง Reclass field ให้เลือก

Value

คลิกที่ Classify จะมีหน้าต่าง Classification แสดงขึ้นมา ในช่อง Method ให้เลือกอย่างอื่นที่ไม่ใช่ Manual จากนั้นใน ช่อง Classes เลือก 3 แล้วค่อยกลับมาเลือกเป็น Manual ในช่อง Break Values ให้ใส่ค่าสูงสุดในแต่ละช่วง > กด OK
